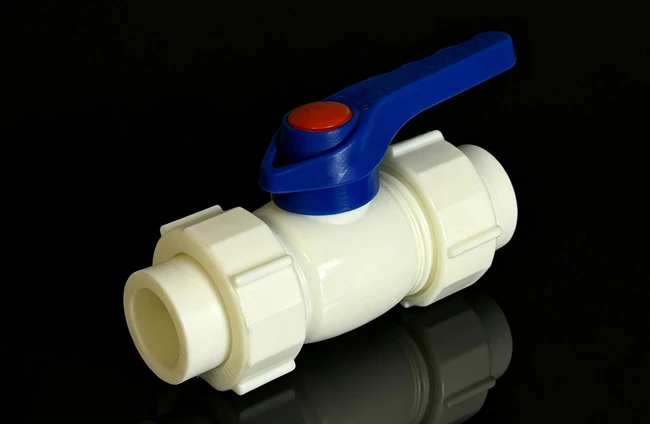

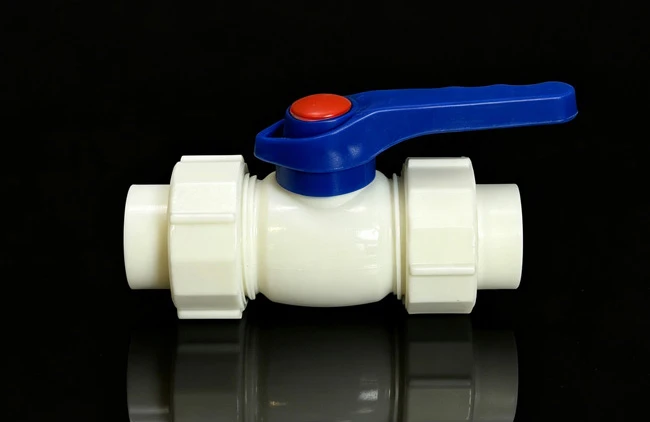

Dvojitý guľový ventil PPR sa vďaka výhode výmeny bez{0}}prerezania-potrubia stal štandardným-vypínacím komponentom v obytných a inžinierskych vodných systémoch. Neštandardná inštalácia a nedostatočná tlaková skúška však často vedú k netesnosti spoja, poškodeniu jadra ventilu a poruche spínača, čím sa skracuje životnosť ventilu. Len dodržaním štandardných postupov a akceptačných požiadaviek je možné plne realizovať pohodlie a spoľahlivosť tesnenia dvojitej spojovacej konštrukcie.
I. Pred-príprava na inštaláciu a kontrola
1. Špecifikácia a vizuálna kontrola
Skontrolujte, či menovitý priemer a menovitý tlak zodpovedajú potrubiu; skontrolujte, či telo ventilu a prevlečné matice nie sú prasknuté a deformované, či rukoväť funguje bez prilepenia a či sú tesniace komponenty úplne usadené a zarovnané vo svojich drážkach.
2. Príprava potrubia a nástrojov
Vyčistite piesok, piesok a nečistoty vo vnútri potrubia, aby ste zabránili vniknutiu nečistôt do tela ventilu a poškriabaniu tesniacej plochy jadra ventilu. Pripravte si zvárací nástroj, rezač rúrok a nastaviteľný kľúč zodpovedajúcich špecifikácií a nakalibrujte zvárací nástroj na štandardný rozsah 260 stupňov ± 10 stupňov.
3. Potvrdenie polohy inštalácie
Uprednostnite miesto, ktoré je ľahko prístupné a pohodlné pre neskoršiu údržbu, pričom rukoväť je štandardne inštalovaná horizontálne. Vyhnite sa oblastiam náchylným na stojatú vodu, priame slnečné svetlo a silné nárazy a ponechajte dostatočný priestor na montáž a demontáž matíc.
II. Štandardný postup inštalácie
1. Predbežné{1}}pripojenie zásuvky Fusion
Postupne nasuňte prevlečné matice a hrdlo PPR na potrubie, dokončite spojenie medzi hrdlom a potrubím podľa štandardného postupu, uistite sa, že hĺbka zasunutia nie je menšia ako minimálna hĺbka hrdla špecifikovaná pre príslušný priemer potrubia a nechajte ho nerušene vychladnúť, kým úplne nestuhne. Počas chladenia potrubie násilne neotáčajte.
2. Zostava telesa ventilu
Vyčistite tesniace plochy na oboch koncoch telesa ventilu a uistite sa, že tesniace krúžky sú usadené bez posunutia. Zarovnajte teleso ventilu s objímkami na oboch stranách a rovnomerne a striedavo utiahnite prevlečné matice na oboch koncoch, aby ste predišli nerovnomernému namáhaniu, ktoré by mohlo spôsobiť prasknutie telesa.
3. Predbežný{1}}test funkcie prepínača
Po zložení použite rukoväť 3 až 5-krát, pričom otočte jadro ventilu medzi úplne otvorenú a úplne zatvorenú polohu bez skúšania napoly-otvoreného stavu, aby ste potvrdili hladký chod a jasné zastavenie o 90 stupňov bez prilepenia alebo uvoľnenia. Po testovaní nechajte jadro ventilu v úplne otvorenej polohe a až potom pokračujte v testovaní tlaku systému.
III. Špecifikácia testu tlaku vody a akceptácie
1. Test tlaku jednotlivých ventilov
Individuálny ventil už prešiel testom pevnosti plášťa v továrni v súlade s GB/T 13927, s jadrom ventilu v čiastočne otvorenej polohe a testovacím tlakom nastaveným na 1,1-násobok menovitého tlaku.
2. Štandard na testovanie tlaku v potrubí systému
Pre potrubie studenej vody je skúšobný tlak 1,5-násobok pracovného tlaku a nie menší ako 0,6 MPa; pre teplovodné potrubie je to 1,5-násobok pracovného tlaku a nie menej ako 1,0 MPa. Skúšobný tlak nesmie prekročiť 1,5-násobok menovitého tlaku ventilu a nútené natlakovanie pri zatvorenom ventile je prísne zakázané.
3. Požiadavka na polohu jadra ventilu
Počas tlakovej skúšky systému by malo byť jadro ventilu dvojspojkového guľového ventilu PPR umiestnené v úplne otvorenej polohe, aby sa zabezpečil nepretržitý prietok vody potrubím a zabránilo sa lokalizovanému nárastu tlaku, ktorý by mohol poškodiť tesniace komponenty.
4. Kritériá stabilizácie tlaku a akceptácie
Po zvýšení tlaku na špecifikovanú úroveň ho stabilizujte 30 minút s poklesom tlaku nepresahujúcim 0,05 MPa. Zároveň skontrolujte, či spoje, oblasť drieku ventilu a povrch telesa ventilu nevykazujú žiadne netesnosti alebo deformácie. Absolvovanie oboch kritérií predstavuje kvalifikovanú skúšku.
5. Po-testovacej liečbe
Po kvalifikovanej skúške pomaly uvoľnite zvyškový tlak z potrubia a prepláchnite ho vodou; po testovaní ešte raz prepláchnite, aby ste sa uistili, že nezostali žiadne nečistoty. Pri skrytých prácach si uschovajte záznamy o tlakovej skúške a fotografickú dokumentáciu a až po potvrdení, že je všetko v poriadku, pokračujte v následnej výstavbe, ako je utesnenie štrbiny alebo montáž stropu.
IV. Bežné problémy s inštaláciou a prevencia
1. Spoločný únik Únie
Zvyčajne je to spôsobené nerovnomernou silou utiahnutia matíc alebo posunutím tesniacich komponentov. Prevencia: matice doťahujte rovnomerne a striedavo, pred montážou skontrolujte, či sú tesniace krúžky zarovnané vo svojich sedlách a nepoužívajte zdeformované alebo zostarnuté tesniace komponenty.
2. Neúplná fúzia objímkového spoja
Zvyčajne je to spôsobené nedostatočným časom ohrevu alebo príliš nízkymi teplotami. Prevencia: prísne kontrolujte teplotu a trvanie fúzie; pri práci pod 5 stupňov upravte podľa procesnej karty výrobcu materiálu av prípade potreby zvýšte nastavenie zváracieho nástroja.
3. Praskanie telesa ventilu
Zvyčajne je to spôsobené nadmernou{0}}jednostrannou silou alebo násilnou korekciou uhla potrubia. Prevencia: nikdy nepoužívajte cheater bar na prílišné utiahnutie matíc; ak je potrubie nesprávne zarovnané, najskôr upravte polohu potrubia a netlačte teleso ventilu do zarovnania.
4. Zanesenie jadra ventilu úlomkami
Zvyčajne je to spôsobené nevyčistením potrubia alebo jeho prepláchnutím po testovaní. Prevencia: pred inštaláciou prepláchnite vnútro potrubia vodou a po tlakovej skúške úplne otvorte ventil, aby sa potrubie pred oficiálnym uvedením do prevádzky ešte raz prepláchlo.
